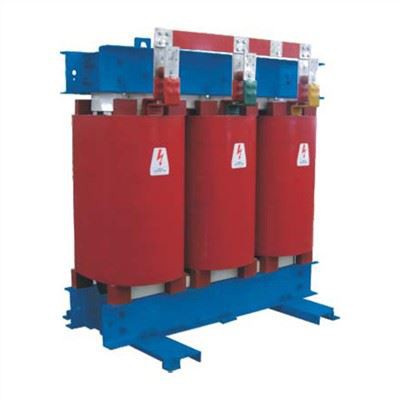

I. rész: Nem burkolt száraz típusú transzformátorok áttekintése
A 10 kV-os és annál kisebb, nem kapszulázott száraz típusú transzformátorok dupont NOMEC szigetelésből készülnek fő szigetelőanyagként. A termékek jellemzői égésgátló, alacsony veszteség, alacsony zajszint, alacsony helyi kisülés, környezetvédelem, biztonságos és megbízható. Ezeket általában áramelosztó helyiségekben vagy doboz típusú alállomásokban telepítik világításhoz vagy áramellátáshoz, és a kapacitás általában 2500 kVA vagy annál alacsonyabb.
| 10 kV-os és annál kisebb, nem burkolt, száraz típusú transzformátorok | |
| Termékattribútumok | |
| Modellszám | SG9/SG10 |
| Alkalmazás | Hatalom |
| Tekercs | Mag típusú transzformátor |
| Frekvencia | 50/60Hz |
| Fázis | Három |
| Hűtési módszer | Száraz típusú transzformátor |
| Max. Környezeti hőmérséklet | +40 °C |
| Max. napi átlagos környezeti hőmérséklet | +30°C |
| Max.éves átlagos környezeti hőmérséklet | +20°C |
| Min. hőmérséklet | -5°C (beltéri beépítés) |
| Működési magasság | ≤1000m |
| Szabvány | IEC 60076-11 :2004; ANSI stb. |
| Ellátási képesség és kiegészítő információk | |
| Csomagolás | Tengerjáró csomagolás |
| Szállítás | Óceán |
| Ellátási képesség | Magas |
| Fizetés típusa | L/C, T/T |
| Szállítási idő | 60 nap |
| Származási hely | Kína |
| Kikötő | Kína-tengeri kikötő |
| Incoterm | FOB, CFR, CIF |
| Csomagolás és szállítás | |
| Értékesítési egységek: | Beállítás/készletek |
| Csomag típusa: | Tengerjáró csomagolás |
II. rész: Termékjellemzők
1. Alacsony zajszint
(1) Alkalmazzon nagy pontosságú kocogóvonalat lépcsőnyíró nyírással és automatikus egymásra rakási funkcióval, hogy csökkentse a szilíciumacél lemez sorja.\n']
(2) A mag egymásra rakása "lépés teljes lejtés lépés lépés körízületi technológiát" alkalmaz az ízületek fluxuseloszlásának javítása érdekében.
2. Alacsony veszteség
(1) Optimalizálja a vezetékek közötti átültetést, hogy a keresztlánc-fluxus egységes legyen, és csökkentse a szivárgás mágnesessége által okozott keringési veszteségeket.
(2) A maghúzólemezen a horzsolási folyamat végrehajtása a szerkezeti elemek elvesztésének csökkentése és a helyi túlmelegedés megelőzése érdekében.
3. Környezetvédelem
(1) A NOMEX szigetelőpapír nem mérgező és nem veszélyes, nem szennyezi a környezetet
(2) A magas hőmérsékletű nyílt tűz égetése alatt az SGB transzformátor szinte semmilyen füst nem keletkezik
4. Alacsony helyi kisülés
A jól megtervezett tekercsszerkezet és a vákuumnyomás impregnálási kezelési folyamat az SGB transzformátor részleges kisülési ≤5pC-vá teszi.
5. Égésgátló
(1) Az Egyesült Államok DuPont NOMEX szigetelőpapírját használó huzalszigetelés, amely stabil molekuláris szerkezetű anyaggal rendelkezik, kiváló magas hőmérsékleti ellenállással, égésgátló tulajdonságokkal rendelkezik.
(2) F1 égési fokozat
6. Erős rövidzárlati ellenállás
(1) A nagyfeszültségű tekercs folyamatos pite típusú szerkezetet alkalmaz, jó mechanikai szilárdsággal.
(2) Az alacsony feszültségű tekercs fóliaszerkezetet alkalmaz, egyenetlen amper-fordulattal és kis szivárgással, ami csökkenti az axiális mechanikai erőt.
III. rész: Termék fő paramétere
| 9 sorozatú 10kV-os H-osztály impregnált szigetelt száraz transzformátor | ||||||||
| Modell | Névleges feszültség és menetfekvés | Vektorcsoport | Nincs terhelési veszteség (W) | H-osztály impregnált szigetelt terhelési veszteségek (W) | Nincs kW terhelési áram(9) | Rövidzárlatos impedancia % | ||
| HV | Koppintástartomány % | LV | ||||||
| (145°C) | ||||||||
| SG9-100 | 6; 6.3; 6.6; 10; 10.5; 11 | ±5/±2×2,5 | 0.4 | Dyn11/ Yyn0 | 450 | 1780 | 1.8 | 4 |
| SG9-125 | 530 | 2100 | 1.6 | |||||
| SG9-160 | 610 | 2410 | 1.6 | |||||
| CSK9-200 | 700 | 2870 | 1.4 | |||||
| CSK9-250 | 810 | 3120 | 1.4 | |||||
| SG(B)9-315 | 990 | 3930 | 1.2 | |||||
| SG(B)9-400 | 1100 | 4520.00 | 1.2 | |||||
| SG(B)9-500 | 1310 | 5530.00 | 1.2 | |||||
| SG(B)9-630 | 1510 | 6660 | 1 | |||||
| SG(B)9-630 | 1460 | 6750 | 1 | 6 | ||||
| SG(B)9-800 | 1710 | 7880 | 1 | |||||
| SG(B)9-1000 | 1990 | 9210 | 1 | |||||
| SG(B)9-1250 | 2350 | 10980.0 | 1 | |||||
| SG(B)9-1600 | 2760 | 13270.0 | 1 | |||||
| SG(B)9-2000 | 3400 | 16370.0 | 0.8 | |||||
| SG(B)9-2500 | 4000 | 19460.0 | 0.8 | |||||
| SG(B)9-1600 | 2760 | 14660.0 | 1 | 8 | ||||
| SG(B)9-2000 | 3400 | 18000.0 | 0.8 | |||||
| SG(B)9-2500 | 4000 | 21400.0 | 0.8 | |||||
| 10 sorozatú, 10 kV-os H-osztályú impregnált szigetelt száraz transzformátor | ||||||||
| Modell | Névleges feszültség és menetfekvés | Vektorcsoport | Nincs terhelési veszteség (W) | H-osztály impregnált szigetelt terhelési veszteségek (W) | Nincs kW terhelési áram(9) | Rövidzárlatos impedancia % | ||
| HV | Koppintástartomány % | LV | ||||||
| (145°C) | ||||||||
| CSK10-100 | 6; 6.3; 6.6; 10; 10.5; 11 | ±5/±2×2,5 | 0.4 | Dyn11/ Yyn0 | 400 | 1690 | 1.8 | 4 |
| CSK10-125 | 470 | 1980 | 1.6 | |||||
| CSK10-160 | 540 | 2280 | 1.6 | |||||
| CSK10-200 | 620 | 2710 | 1.4 | |||||
| CSK10-250 | 720 | 2960 | 1.4 | |||||
| SG(B)10-315 | 880 | 3730 | 1.2 | |||||
| SG(B)10-400 | 980 | 4280.00 | 1.2 | |||||
| SG(B)10-500 | 1160 | 5230.00 | 1.2 | |||||
| SG(B)10-630 | 1340 | 6290 | 1 | |||||
| SG(B)10-630 | 1300 | 6400 | 1 | 6 | ||||
| SG(B)10-800 | 1520 | 7460 | 1 | |||||
| SG(B)10-1000 | 1770 | 8760 | 1 | |||||
| SG(B)10-1250 | 2090 | 10370.0 | 1 | |||||
| SG(B)10-1600 | 2450 | 12580.0 | 1 | |||||
| SG(B)10-2000 | 3050 | 15560.0 | 0.8 | |||||
| SG(B)10-2500 | 3600 | 18450.0 | 0.8 | |||||
| SG(B)10-1600 | 2450 | 13900.0 | 1 | 8 | ||||
| SG(B)10-2000 | 3050 | 17110.0 | 0.8 | |||||
| SG(B)10-2500 | 3600 | 20290.0 | 0.8 | |||||
IV. rész: Szerkezeti diagram
| SG (B) sorozat törzsdimenzió-táblázata | ||||||||||||
| Modell | egy | b | c | d | e | f | g | h | én | j | Rézrúd | Héj mérete |
| CSK10-100/10 | 1060 | 650 | 550 | 550 | 335 | 168 | 100 | 1150 | 285 | 225 | Én. | 1550×1200×1800 |
| CSK10-160/10 | 1100 | 650 | 550 | 550 | 360 | 180 | 105 | 1200 | 290 | 230 | Én. | 1550×1200×1800 |
| CSK10-200/10 | 1160 | 650 | 660 | 550 | 390 | 195 | 100 | 1280 | 290 | 240 | Én. | 1550×1200×1800 |
| CSK10-250/10 | 1180 | 760 | 660 | 660 | 400 | 200 | 115 | 1300 | 290 | 250 | Én. | 1550×1200×1800 |
| SG(B)10-315/10 | 1180 | 760 | 660 | 660 | 400 | 200 | 110 | 1360 | 300 | 250 | II. | 1700×1200×1900 |
| SG(B)10-400/10 | 1200 | 780 | 660 | 660 | 410 | 205 | 100 | 1430 | 300 | 260 | III. | 1750×1400×1900 |
| SG(B)10-500/10 | 1270 | 780 | 660 | 660 | 430 | 215 | 118 | 1500 | 305 | 265 | III. | 1750×1400×1950 |
| SG(B)10-630/10 | 1400 | 780 | 660 | 660 | 475 | 238 | 115 | 1435 | 315 | 270 | III. | 1850×1400×1950 |
| SG(B)10-800/10 | 1480 | 940 | 660 | 660 | 490 | 245 | 212 | 1590 | 325 | 300 | IV. | 1950×1400×2100 |
| SG(B)10-1000/10 | 1550 | 940 | 820 | 820 | 525 | 263 | 215 | 1570 | 340 | 310 | IV. | 2000×1500×2100 |
| SG(B)10-1250/10 | 1600 | 940 | 820 | 820 | 530 | 265 | 240 | 1695 | 340 | 305 | Ⅴ | 2050×1500×2200 |
| SG(B)10-1600/10 | 1740 | 1200 | 820 | 1070 | 585 | 293 | 173 | 1705 | 355 | 345 | Ⅴ | 2200×1500×2200 |
| SG(B)10-2000/10 | 1780 | 1270 | 1070 | 1070 | 595 | 298 | 181 | 1790 | 365 | 350 | Ⅴ | 2250×1500×2400 |
| SG(B)10-2500/10 | 1920 | 1270 | 1070 | 1070 | 625 | 313 | 205 | 2070 | 430 | 350 | VI. | 2400×1500×2600 |
V. rész: Minőségi garancia
VI. rész: Pályázat
VII. rész: Csomagolás és szállítás
A transzformátor csomagolása előtt készítsen csomagolási tervet, és csomagoljon a tervezési rendszernek megfelelően, és csomagoljon. A csomagolási lista az egyestől az egyhez rovatban szereplő anyagoknak felel meg. Csomagolja be a dobozt két példányban, az egyik a csomagolódobozba, a másik pedig a csomagolódobozon kívül. A fontos alkatrészeket és pótalkatrészeket fa dobozokba csomagolják, és a dobozszámok sorrendben vannak beállítva.
A transzformátort csupasz telepítéssel szállítják, és az üzemanyagtartályt szállítás előtt kiürítik. Drótkötéllel van összekötve egy szállítójárművel, és a szállítási sebesség nem haladja meg a 15 km / h-t.
A terminál garantáltan nagyméretű transzformátor emelőberendezéssel rendelkezik, és a rögzítés a berakodás után szilárd, hogy biztosítsa a biztonságos és megbízható szállítást.
VIII. rész: Gyártúra
IX. rész: Szolgáltatásgarancia
1. Minden műszaki információ és rajz szerződés szerinti azonnali rendelkezésre bocsátása. Everhydro elcsúszik, hogy meghívja az ügyfelet, ha neccessory, hogy vegyenek részt a műszaki tervezési felülvizsgálaton.
2. A helyszíni műszaki szolgáltatás ügyfél ütemterve szerinti elvégzéséhez a műszaki információk és rajzok szerint útmutatót kell nyújtani a telepítéshez és a kommunikációhoz.
3. Az ügyfelek által beszerzett megfelelő segédberendezések esetében. Az EverHydro a kapcsolódó műszaki információkat a berendezés interfész követelményeinek kielégítésére biztosítja.
4. A mou-ban vagy az eladó és a vevő által aláírt megállapodásban foglalt kikötések szigorú végrehajtása.
5. A személyzet képzése az ügyféltől a berendezések üzembe helyezésére, alkalmazására, karbantartására a szerződésben meghatározottak szerint.
6. Az értékesítés előtti, az értékesítés közepén, az értékesítés utáni szolgáltatás megerősítése a "24 órás szolgáltatás", az "előzetes szolgáltatás", az "általános folyamatszolgáltatás", az "egész életen át tartó szolgáltatás" elvégzéséhez a gyártásban, a telepítésben, az üzembe helyezésben és a főcsatornánkban.
7. Az ügyfelek által bármikor felmerülő pótalkatrész-követelmények teljesítése.
X. rész: GYIK
1. kérdés: Mi a MOQ?
A1: Egy szett.
2. kérdés: Elérhető az OEM/ODM?
A2: Igen. Minden transzformátor testreszabható az Ön igényei szerint.
3. kérdés: Mennyi ideig tart a szállítási idő?
A3: Ez a megrendelés mennyiségétől függ, és általában körülbelül 30 ~ 40 napot vesz igénybe.
4. kérdés: Mennyi ideig érvényes a garancia?
A4: Az értékesítés napjától számított egy éven belül.
